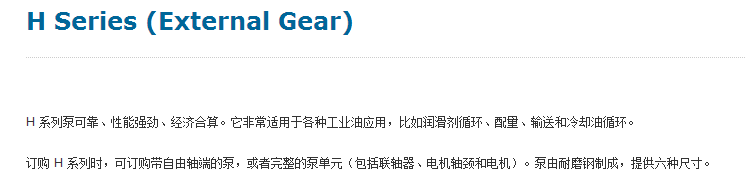

H系列
H系列
∆p 为 0 bar 时的理论输送效率，单位为 l/min。 | ||||
型号 | 下限转速 | 上限转速 | 特定输送量，单位为 cc/rev（in3/rev） | 转速上限，且压差为 0 时的输送量 |
22/18 | 750 | 3,000 | 3.7 (0.23) | 11.1 lpm (2.9 gpm) |
22/36 | 750 | 3,000 | 7.4 (0.45) | 22.2 lpm (5.9 gpm) |
28/45 | 750 | 3,000 | 15.8 (0.96) | 47.4 lpm (12.5 gpm) |
36/56 | 750 | 3,000 | 38.7 (2.36) | 116 lpm (30.6 gpm) |
45/70 | 750 | 3,000 | 70 (4.27) | 210 lpm (55.5 gpm) |
56/90 | 750 | 1,500 | 145 (8.83) | 217 lpm (57.3 gpm) |
外壳连接 | ||
结构尺寸 | 法兰：SAE (120 bar/3.000 psig) | 螺纹：ISO 228-1 BSPP |
22/18 | - | 3/8" |
22/36 | - | 3/8" |
28/45 | SAE 3/4", ISO DN 19 mm | 1/2" |
36/56 | SAE 1", ISO DN 25 mm | 3/4" |
45/70 | SAE 1-1/2", ISO DN 38 mm | 1-1/4" |
56/90 | SAE 2", ISO DN 51 mm | - |
运作原理
H 系列泵是通过测定容积进行输送的容积泵。这种所谓的齿轮泵在结构型式上由一对大小相同、相互啮合的齿轮组成，齿轮被一个外壳包围，其间有较小的间隙。齿轮在外壳中的两个轴上，其中一个作为主动轴经轴密封件伸向外部。外壳两侧啮合嵌件处分别有一个开口，用于输送物流的进出。齿轮转动时，嵌件形成的齿隙被流入的输送物料填充，然后沿壳壁被运输到受压侧。物料在该处挤压再次嵌入空隙的齿轮，经出口通向压力管道。此时，啮合装置完成三个任务：它运输并挤压输送物料，在出入侧之间压缩，将一半的泵功率转移到被驱动的齿轮。
H 系列是带一体式滑动轴承的齿轮泵。这种滑动轴承通过输送的介质进行自润滑。
特征和优点
§ 置于外壳中，结构坚固
§ 移动式滑动轴承
§ 高精度机械零件
§ 正齿轮轴出自唯一的活塞杆，固定性强
§ 粘度达 5,000 mPas
§ 温度达 100°C (212°F)
§ 压差达 40 bar (580 psig)
§ 斜齿使振摆保持在较低幅度
§ 使用寿命延长
§ 宽度精确的齿轮泵使泵溶液具有较高的功率密度
§ 结构紧凑
§ 总运行成本低
§ 供货周期极短
应用
§ 润滑油和润滑脂
§ 蜡和石蜡
§ 热油
§ 矿物油
§ 密封油
§ 液压用油
§ 淬火油
§ 切削用油
§ 冷却油
§ 加工用油
聚氨酯多元醇
